CÂMERA PTZ PANASONIC AW HE130 FULL HD
Panasonic AW-HE130 HD Integrated PTZ Camera
A Panasonic AW-HE130 é uma câmera PTZ integrada em HD, projetada para transmissões e produções profissionais, oferecendo controle remoto e múltiplos canais de saída.
Alimentação e Consumo
Alimentação:
DC: 12 V (adaptador AC fornecido)
PoE: Fonte de energia PoE com tensão de 42 a 57 V
Consumo:
Adaptador AC: 1,8 A
Fonte PoE: 0,6 A
Condições Ambientais
Temperatura Ambiental:
0 °C a 40 °C (32 °F a 104 °F)
Temperatura de Armazenamento:
-20 °C a 50 °C (-4 °F a 122 °F)
Umidade:
20% a 90% (sem condensação)
Dimensões e Peso
Peso:
Aproximadamente 3,1 kg (6,83 lb) (incluído kit de montagem)
Dimensões:
180 mm x 228 mm x 234 mm
(aproximadamente 7 3/32" x 9" x 9 3/16")
Controladores Suportados
Compatível com:
AW-RP120, AW-RP50, AK-HRP200
Entradas e Saídas
Entradas:
Alimentação:
Conector de entrada: DC 12 V IN, G/L IN (BNC)
Suporta BBS (Black Burst Sync) e tri-level sync
PoE+ (padrão IEEE 802.3at)
Áudio:
2 entradas XLR (no monitor), alternáveis entre níveis de microfone e linha, com alimentação fantasma (até +14 dBu)
1 entrada estéreo de 3,5 mm (pode ser usada também para entrada de código de tempo)
LAN:
Conector LAN (RJ-45) para controle IP
RS-422:
Entrada RS-422A (RJ-45) para controle
Saídas:
Vídeo:
HD/SD SDI OUT: Suporta padrões SMPTE 424/SMPTE 292/SMPTE 259; impedância de 75 ? (1 conector BNC)
VIDEO OUT: NTSC/PAL, 1,0 V (p-p) com 75 ? (1 conector BNC)
Áudio:
Saída de áudio analógico: 1 conector de 3,5 mm tipo jack para fones de ouvido
Outras Interfaces:
HDMI: Terminal HDMI (tipo A) conforme especificações para saída de vídeo/áudio
Código de Tempo: Tomada BNC (entrada/saída)
Genlock e Sincronização:
Tomada BNC para genlock e sincronização; nível de sinal 1,0 Vp-p, impedância de 10 K?
Monitor LCD (Entrada/Saída):
Terminal especial de 13 pinos (vídeo e áudio) conforme especificações da Canon
Entrada CC: Sim
Terminal do Telecomando: Minitomada de 2,5 mm
Controle sem Fios: Adaptador Wi?Fi opcional
Barras de Cor: Suporte para padrões EBU, SMPTE, ARIB
Sensor e Lente (Funções e Performances)
Sensor:
1/2.86" Full-HD 3MOS
Lente:
Zoom motorizado de 20x, com abertura variável de F1.6 a F3.4
Distância focal: 4.5 mm a 90 mm (equivalente a 35 mm: aproximadamente 32,13 mm a 642,5 mm)
Foco:
Permite troca entre auto e manual
Alcance de Zoom:
Alcance total: até 800 mm de largura
Alcance de zoom estendido: até 400 m
Iluminação Mínima:
Aproximadamente 2 lx (em 50% de abertura, F1.6, com ganho de 36 dB)
Resolução Horizontal:
Aproximadamente 1000 linhas de TV (típico, dependendo da resolução e da objetiva utilizada)
Gama e Controle de Ganho:
Gama: Auto, de 0 dB a 36 dB
Várias configurações de ganho e modos de medição, incluindo opções para compensação de contraluz e medição de exposição detalhada
Velocidade do Obturador e Sincronização
Velocidade do Obturador (59.94p/59.94i):
Valores comuns: 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000
Para 29.97p:
Exemplos: 1/30, 1/60, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000
Para 23.98p:
Exemplos: 1/24, 1/60, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000
Para 50p/50i:
Exemplos: 1/60, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000
Para 25p:
Exemplos: 1/25, 1/60, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000
Varredura Sincronizada:
59.94 Hz: 60.15 Hz a 642.21 Hz
50 Hz: 50.15 Hz a 535.71 Hz
Balance de Branco e Cor
Modos de Balanço de Branco:
AWB A, AWB B, ATW, 3200K, 5600K, VAR (2000K a 15000K)
Variação Cromática:
De OFF a -99% até 40%
Formato de Saída de Vídeo
Formatos Disponíveis:
Exemplos: 1080/59.94p, 1080/29.97p*, 1080/23.98p, 1080/59.94i, 1080/29.97PsF, 1080/23.98PsF, 720/59.94p, 480/59.94p(i), 1080/50p, 1080/25p (entre outros)
(Alguns modos estão disponíveis apenas em determinadas configurações)
Sistema de Sincronização
Sincronização Interna/Externa:
Suporta BBS/Tri-level sync para sincronização de sinais
Instalação
Método de Instalação:
Pode ser utilizada de forma stand-alone (em desktop) ou suspensa (pendurada)*
(Consulte as especificações do método de instalação para detalhes)
Controle Pan-Tilt via Cabo IP/RP:
Utiliza cabo LAN (Categoria 5 ou superior) com alcance máximo de 100 m
Controlada via protocolo RS-422 da série AW, com velocidade de controle de 0,08°/s até 60°/s
Pan: ±175°
Tilt: -30° a 210°
Notas Finais
Esta especificação completa da Panasonic AW-HE130 HD Integrated PTZ Camera abrange detalhes sobre alimentação, desempenho ambiental, dimensões, conectividade, entradas/saídas, sensor, lente, funções de controle de exposição, velocidade do obturador e sincronização, além de aspectos do sistema de instalação e controle pan/tilt. Esses recursos a tornam ideal para transmissões ao vivo e aplicações profissionais em ambientes desafiadores, garantindo alta qualidade de imagem, controle remoto avançado e facilidade de integração em sistemas de transmissão via IP.
Câmera Robótica (PTZ) Panasonic AW-HE130 HD Integrated PTZ Camera
A Panasonic AW-HE130 é uma câmera PTZ integrada em HD, projetada para aplicações profissionais em transmissão e produção. Seu design robusto e elegante, na cor preta, oferece uma ampla variedade de recursos avançados, permitindo controle remoto e transmissão simultânea de vídeo em múltiplos formatos.
Transmissão e Conectividade
Transmissão IP de 4 Canais + Saída SDI/HDMI Simultânea:
A câmera pode transmitir até quatro canais de vídeo via IP, além de enviar, simultaneamente, um canal único via SDI ou HDMI.
IP Channel 1: Suporta transmissão H.264 em até 1080p60
IP Channel 2: Suporta transmissão em até 1080p30
IP Channels 3 e 4: Suportam até 720p30
Saídas SDI e HDMI: Suportam vídeo de até 1080p60
Em um ambiente multicast, os quatro canais IP podem ser distribuídos simultaneamente para até 14 dispositivos (incluindo dispositivos Android).
Conectividade Avançada:
A câmera permite gerenciamento remoto via navegador (Internet Explorer, Safari, etc.) e por dispositivos móveis (iPhone, iPad, Android).
Sensor, Processamento e Lente
Sensor:
Equipado com um sensor 3MOS de 1/2,86" de alta sensibilidade e baixo ruído, ideal para capturar imagens de alta qualidade, mesmo em condições de pouca luz.
Processador de Sinal Digital:
Conta com um avançado processador de sinal digital, similar ao utilizado em camcorders de transmissão Panasonic (como o AJ-PX270), garantindo desempenho superior e excelente qualidade de imagem.
Lente:
Possui uma lente motorizada com zoom óptico de 20x, que oferece flexibilidade para capturar cenas de diferentes distâncias com alta resolução.
A lente também conta com estabilização óptica de imagem para minimizar vibrações e movimentos indesejados.
Recursos Adicionais
Power-over-Ethernet+ (PoE+):
Suporta PoE+ para fornecimento de energia via cabo LAN, permitindo uma instalação mais rápida, econômica e sem a necessidade de fontes de alimentação locais.
Correção de Cor Avançada:
Possui 12 eixos de correção de cor, incluindo três eixos adicionais para tons de pele, possibilitando ajustes precisos para uma reprodução fiel das cores.
Filtros ND Integrados:
Inclui filtros de densidade neutra embutidos que ajudam a controlar a exposição em ambientes de alta luminosidade.
Estabilização de Imagem Óptica:
Sistema de estabilização óptica que minimiza os efeitos de pequenas vibrações e movimentos, garantindo uma captação de vídeo suave.
Controles de Pan/Tilt:
Garante movimentos suaves e precisos, com um alcance de pan de ±175° e tilt de -30° a 210°.
A velocidade máxima de pan/tilt é de até 60°/seg, proporcionando resposta rápida aos comandos remotos e movimentos suaves, essenciais para a captação de esportes e eventos ao vivo.
O mecanismo de pan/tilt possui nível de ruído de operação extremamente baixo (NC35 ou menos), ideal para ambientes silenciosos.
Controle Remoto e Monitoramento:

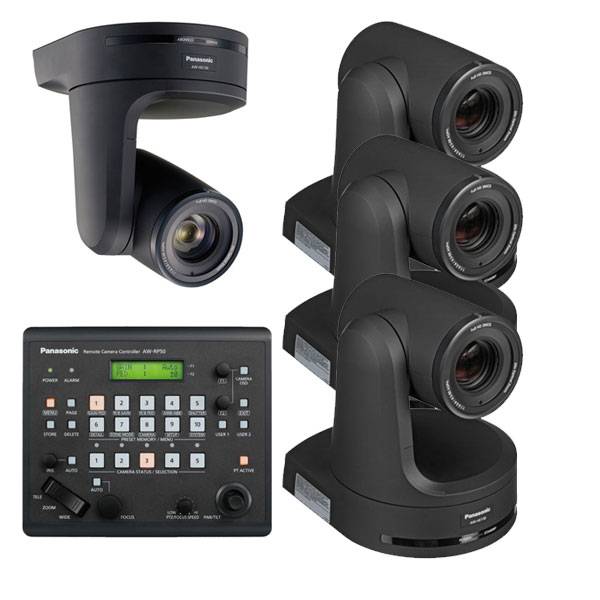

A arquitetura de controle IP permite que até 100 câmeras AW-HE130 sejam gerenciadas a partir de um único controlador AW-RP120G ou AW-RP50 (opcional) ou por um PC.
A câmera pode ser controlada simultaneamente por até cinco controladores via IP, e um painel de controle remoto opcional (AK-HRP200G) oferece ajustes de cor precisos.
Aplicações Profissionais
A Panasonic AW-HE130 é ideal para:
Transmissões esportivas
Notícias e eventos ao vivo
Produções corporativas
Instalações em ambientes de alta exigência (campus, redes corporativas globais)
Qualquer aplicação que requeira uma câmera PTZ com alta qualidade de imagem e conectividade avançada
Esta câmera PTZ integrada combina desempenho de alta qualidade com flexibilidade e facilidade de instalação, sendo uma solução completa para profissionais que exigem imagens nítidas e movimentos suaves, tanto em transmissões ao vivo quanto em produções gravadas.
