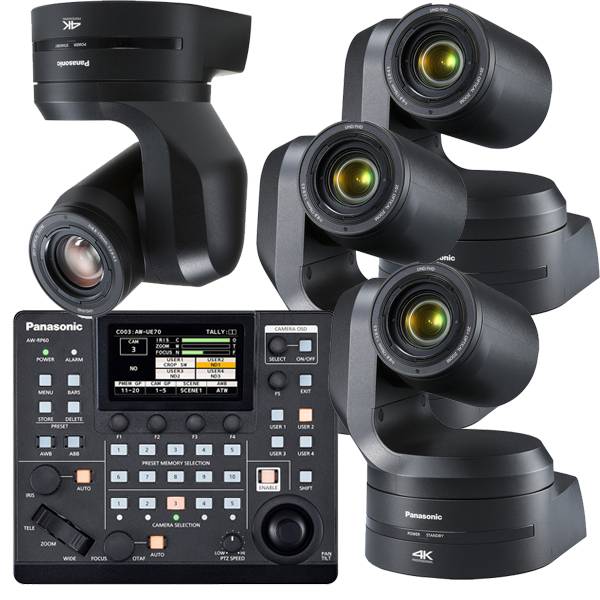

CÂMERA PTZ PANASONIC AW-UE150W 4K
Panasonic AW-UE150 HD Integrated PTZ Camera
A Panasonic AW-UE150 é uma câmera PTZ integrada de alta definição, ideal para transmissões e produções profissionais. A seguir, estão suas especificações detalhadas:
Alimentação e Energia
Fonte de Alimentação:
Se instalada em área sem PoE++, utilize a fonte IA?70a.
Conectores de Alimentação:
XLR 4 Pinos: 12 V CC (entre 10,8 V e 13,2 V)
PoE++: IEEE 802.3bt (Tipo 4) – Padrão: DC 42 V a 57 V (entrada da câmera)
Consumo de Energia:
4,0 A (conector XLR IN)
1,2 A (fonte PoE++)
Especificações Ambientais
Temperatura de Operação:
0 °C a 40 °C (32 °F a 104 °F)
Umidade de Operação:
20% a 90% (sem condensação)
Temperatura de Armazenamento:
-20 °C a 50 °C (-4 °F a 122 °F)
Massa e Dimensões
Massa:
Aproximadamente 4,2 kg (9,24 lb) (excluindo suporte de montagem)
Dimensões (L x A x P):
213 mm x 267 mm x 219 mm
(Excluindo saliências, para montagem direta no teto)
Controlador Suportado
Compatível com:
AW-RP150GJ
Sensor de Imagem e Lente
Sensor de Imagem:
1 tipo 4K MOS
Lente (Saída Nativa):
Zoom óptico motorizado de 20x
Abertura: F2.8 a F4.5
Distância focal:
De 8,8 mm (11/32") a 176,0 mm (6 15/16")
Equivalente a 35 mm: de 24,5 mm (31/32") a 490,0 mm (19 9/32")
Zoom:
Zoom óptico: 20x
i.Zoom:
UHD: 24x
FHD: 32x
Frequência e Ângulos de Visão
Faixa de Frequência:
2.412 ~ 2.472 GHz, 5.180 ~ 5.825 GHz
Ângulos de Visão:
Horizontal: 75,1° (largo) a 4,0° (tele)
Vertical: 46,7° (largo) a 2,3° (tele)
Diagonal: 82,8° (largo) a 4,6° (tele)
Filtro Óptico
Tipos Disponíveis:
Filtro óptico "através", 1/4, 1/16, 1/64 e passagem IR (utilizada como “modo Noturno”)
Foco e Distância de Foco
Foco:
Alterna entre automático e manual.
Distância de Foco:
Alcance total do zoom: 1000 mm (3,3 pés)
Extremidade larga: 100 mm (0,33 pés)
Sistema Óptico de Separação de Cores
Tecnologia:
1MOS
Sensibilidade e Iluminação
Sensibilidade Padrão:
F9, 2000 lx (quando o modo normal é selecionado)
Iluminação Mínima:
2 lx (F2.8, 59.94p, 50 IRE, 42 dB, sem acumulação)
Resolução Horizontal
Aproximadamente 1600 linhas de TV (típico, na área central)
Seleção de Ganho
Opções de Ganho:
Automático, de 0 dB a 36 dB
Função de super ganho: +37 dB a 42 dB
Mistura de quadros: opções de 30 dB, 6 dB, 12 dB, 18 dB, 24 dB
Velocidade do Obturador (Eletrônico)
Configurações Disponíveis:
59.94p/59.94i: 1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/8000, 1/10000
29.97p: 1/30, 1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/8000, 1/10000
23.98p/24p: 1/24, 1/48, 1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/8000, 1/10000
50p/50i: 1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/8000, 1/10000
25p: 1/25, 1/50, 1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/8000, 1/10000
Syncro Scan
Faixa de Sincronização do Obturador:
59.94p/59.94i: 60,00 Hz a 7200 Hz
29.97p: 30,00 Hz a 7200 Hz
23.98p/24p: 24,00 Hz a 7200 Hz
50p/50i: 50,00 Hz a 7200 Hz
25p: 25,00 Hz a 7200 Hz
Gama e Balance de Branco
Gama:
Modos: HD, SD, FILMLIKE1, FILMLIKE2, FILMLIKE3, FILM REC, VIDEO REC, HLG
(Ajuste manual de 0,30 a 0,75)
Balanço de Branco:
Modos: ATW (3200K, 5600K), AWB (AWB-A, AWB-B), VAR (variável entre 2000K e 15000K)
Variabilidade de Croma:
De OFF a -99% até 99%
Arquivo de Cena:
Scene1, Scene2, Scene3, Scene4
Formato de Saída de Vídeo
4K:
2160 / 59.94p, 2160 / 50p, 2160 / 29.97p ×4, 2160 / 25p ×4, 2160 / 24p ×4, 2160 / 23.98p ×4
HD:
1080 / 59.94p, 1080 / 50p, 1080 / 29.97p ×4, 1080 / 29.97PsF, 1080 / 25p ×4, 1080 / 25PsF, 1080 / 23.98p ×5, 1080 / 24p ×4, 1080 / 23.98p ×4, 1080 / 23.98PsF, 1080 / 59.94i, 1080 / 50i, 720 / 59.94p, 720 / 50p
Sistema de Sincronização
Sincronização Interna/Externa:
Suporta BBS/Tri-level sync.
Conector de Entrada:
DC 12 V IN, G/L IN (BNC) – com suporte para BBS (Black Burst Sync) e sincronização de três níveis
Saídas de Vídeo
HDMI:
Terminal HDMI (tipo A) conforme padrão HDMI 2.0
Suporta 4:2:2/10 bits
HDCP não suportado
Viera Link não suportado
12G-SDI OUT:
Padrão SMPTE 2082-1, 75 ? (1 conector BNC)
3G-SDI OUT:
Padrão SMPTE292, 75 ? (1 conector BNC)
Suporte para Nível-A e Nível-B
MONI OUT:
Padrão SMPTE292, 75 ? (1 conector BNC)
Fibra Óptica:
SFP+ de fibra única, que envia o mesmo sinal que o 12G-SDI OUT
Não suporta entrada óptica
Conector LAN e RS-422
Conector LAN:
RJ-45 para controle IP
RS-422:
Controle via RS-422A (RJ-45)
Entrada MIC/LINE
Conector:
Mini jack estéreo de 3,5 mm
Modo MIC:
Suporta microfone estéreo com alimentação de plug-in (ativável via menu)
Tensão: 2,5 V ± 0,5 V
Sensibilidade: Aproximadamente -40 dBV ± 3 dBV (0 dB = 1 V/Pa, 1 kHz)
Modo LINE:
Nível de entrada: Aproximadamente -10 dBV ± 3 dBV
Controle da Cabeça (Pan/Tilt)
Conexões para Controle:
Cabo LAN (Categoria 5e ou superior):
Com hub: máximo 100 m
Sem hub: máximo 100 m
Cabo de conexão com protocolo AW de 100 m (328 pés)
Cabo LAN (Categoria 5e ou superior): máximo 1000 m (3280 pés)
Método de Instalação:
Stand-alone (Desktop) ou Suspenso (montagem no teto)
Velocidade de Pan/Tilt:
Mínima: 0,08°/s
Máxima: 60°/s (pode chegar a 180°/s no modo de alta velocidade)
Faixa de Panning:
±175°
Faixa de Inclinação:
-30° a 210°
Modo de Streaming de Imagem
Formatos de Streaming:
JPEG (MJPEG), H.264, H.265
Resoluções Suportadas:
3840 x 2160, 1920 x 1080, 1280 x 720, 640 x 360, 320 x 180
Taxa de Quadros (para JPEG):
Máximo de 30 qps
Configurações de Transmissão (H.264):
Para 60 Hz: 5, 15, 30, 60 fps (UHD: 30 fps ou 60 fps)
Para 50 Hz: 5, 12,5, 25, 50 fps (UHD: 25 fps ou 50 fps)
Taxas de bits para HD: de 512 kbps até 51200 kbps
Taxas de bits para UHD: de 12800 kbps até 76800 kbps
Configurações de Transmissão (H.265):
Tipo de transmissão: Porta unicast (AUTO e MANUAL) ou porta multicast
Taxa de quadros: 30 fps (para 60 Hz) ou 25 fps (para 50 Hz)
Taxa de bits máxima: de 8192 kbps a 76800 kbps
Compressão de Áudio e Protocolos
Compressão de Áudio:
AAC-LC, 48 kHz, 16 bits, 2 canais
Protocolos Suportados:
IPv6: TCP/IP, UDP/IP, HTTP, HTTPS, DNS, NTP, DHCPv6, RTP, MLD, ICMP, ARP, RTMP
IPv4: TCP/IP, UDP/IP, HTTP, HTTPS, RTSP, RTP/RTCP, DHCP, DNS, DDNS, NTP, UPnP, IGMP, ICMP, ARP, RTMP
Apoio do NDI:
Suporte para NDI|HX (opcional, conforme licença adquirida)
Indicador Tally:
Diodo emissor de luz com cor indicadora (vermelho/verde conforme configuração)
Requisitos de Energia
Fonte de Alimentação:
Se instalado em área sem PoE++, utilize uma fonte IA-70a.
Conectores de Alimentação:
XLR 4 Pinos: 12 V CC (10,8 V a 13,2 V)
PoE++: IEEE 802.3bt (Tipo 4) – Entrada da câmera: DC 42 V a 57 V
Consumo de Energia:
4,0 A (conector XLR IN)
1,2 A (fonte PoE++)
Especificações Ambientais
Temperatura de Operação:
0 °C a 40 °C (32 °F a 104 °F)
Umidade de Operação:
20% a 90% (sem condensação)
Temperatura de Armazenamento:
-20 °C a 50 °C (-4 °F a 122 °F)
Massa e Dimensões
Massa:
Aproximadamente 4,2 kg (9,24 lb) (excluindo suporte de montagem)
Dimensões (L x A x P):
213 mm x 267 mm x 219 mm
(excluindo saliências; para montagem direta no teto)
Controlador Suportado
Controlador:
Compatível com AW-RP150GJ
Esta especificação detalhada da Panasonic AW-UE150 HD Integrated PTZ Camera abrange seus requisitos de energia, conectividade, desempenho de vídeo, áudio, controle pan/tilt, e condições ambientais, oferecendo uma visão completa dos recursos técnicos para aplicações profissionais em transmissão e produção.
Panasonic AW-UE150 – Câmera PTZ HD Integrada
A Panasonic AW-UE150 é uma nova câmera remota integrada de Pan/Tilt/Zoom (PTZ) que oferece captura 4K/UHD 60p – a primeira em sua classe de câmeras de transmissão. Além disso, ela dispõe do mais amplo ângulo de visão horizontal (75,1°), atualmente o maior de sua categoria. Com modo HDR, suporte a diversas interfaces 4K e saída simultânea de 4K/HD, a AW-UE150 é a escolha ideal para aplicações de ponta em transmissões, produções, eventos corporativos, encenações, educação, igrejas e muito mais.
Recursos e Características Profissionais
Captura e Transmissão de Vídeo:
Transmissão IP: A câmera pode transmitir até quatro canais de vídeo via IP, além de oferecer uma saída única via SDI ou HDMI.
IP Channel 1: Suporta até 1080p60 em H.264.
IP Channel 2: Suporta até 1080p30.
IP Channels 3 e 4: Suportam até 720p30.
Saídas SDI e HDMI: Suportam vídeo de até 1080p60.
Em um ambiente multicast, os quatro canais IP podem ser enviados simultaneamente para até 14 dispositivos (incluindo dispositivos Android).
Sensor e Lente:
Sensor: Grande sensor MOS de 1 polegada, de alta sensibilidade e baixo ruído.
Lente: Zoom óptico de 20x com o recurso iZoom, que aumenta a flexibilidade de captação.
Modos de Operação Noturna:
Equipado com um Modo Noturno para gravação com infravermelho. O uso de raios IV em condições de baixa luz permite capturar imagens (em preto e branco) mesmo em situações desafiadoras, como ao fotografar animais selvagens.
Estabilização e Controle de Movimento:
Estabilizador Óptico de Imagem (OIS): Corrige automaticamente vibrações da superfície (devido a aberturas de portas, equipamentos de áudio, etc.) para garantir filmagens estáveis.
Pan/Tilt:
Pan: ±175°
Tilt: de -30° a 210°
Velocidade máxima de controle: até 60°/seg, permitindo movimentos suaves mesmo em cenas de ação rápida.
Controle via cabo IP ou RS-422 (máximo de 100 m).
Função de Recorte:
Imagens gravadas em 4K podem ser reproduzidas integralmente enquanto recortam simultaneamente partes da imagem. A posição do recorte pode ser definida em até três locais, permitindo ajustes simples via Remote Camera Controller AW-RP150, navegador web ou outra interface de controle.
Interface Web e Controle Remoto:
A câmera pode ser configurada e controlada remotamente através de um navegador web, compatível com PCs, Macs, iPads, iPhones, Androids e outros dispositivos móveis.
A interface web permite acesso fácil às configurações e controle suave da câmera de locais remotos.
Integração com o Ecossistema NDI:
O modelo AW-UE150W/K pode ser atualizado para ser compatível com NDI|HX mediante aquisição de licença. Isso permite que vídeo de alta qualidade seja codificado e transmitido em tempo real, com sinais enviados diretamente para um switcher (como o AV-HLC100 Stream Studio) sem a necessidade de um decodificador IP.
Controle em Larga Escala:
A conexão IP do Remote Camera Controller AW-RP150, via hub de comutação, permite controlar até 200 unidades AW-UE150W/K simultaneamente.
Uma única unidade pode ser controlada a partir de até 5 controladores AW-RP150.
Luz Integrada Tally:
A grande luz de contagem pode ser ativada para alta visibilidade na tela, ajudando os talentos a manterem a posição durante transmissões ao vivo.
O brilho da luz indicadora pode ser ajustado conforme o ambiente, e a luz de energia principal pode ser desligada para colocar a câmera no modo oculto.
Esta câmera PTZ é projetada para oferecer alta qualidade de imagem, controle preciso, flexibilidade na transmissão e facilidade de instalação. Com sua variedade de recursos avançados e interfaces integradas, a Panasonic AW-UE150 é a solução perfeita para transmissões profissionais e aplicações exigentes em ambientes diversos.
