BOTONEIRA DE VÍDEO HD BLACKMAGIC SMART VIDEOHUB
Conexões
Entrada de Vídeo SDI: 16 x 10 bits SD-SDI, HD-SDI, 3 Gb/s HD e 2K selecionável
Saída de Vídeo SDI: 16 x 10 bits SD-SDI, HD-SDI, 3 Gb/s HD e 2K selecionável
Suporte a Taxas Múltiplas:
Detecção automática de SD, HD ou 3 Gb/s SDI
Roteamento automático de vídeo 2K, HD, SD e DVB-ASI
Dispositivo de Controle: Nenhum
Controle do Roteador:
32 botões para controle local do Videohub
Pode utilizar RJ-45 Ethernet ou interface USB 2.0 de alta velocidade compartilhada sobre rede IP
Configuração do Roteador: Utilização de RJ-45 Ethernet ou interface USB 2.0 de alta velocidade compartilhada sobre rede IP
RS-422 Controle do Roteador: 1 entrada para controlar o chaveamento cruzado do roteador
Atualizações: Interface USB 2.0 de alta velocidade (480 Mb/s)
Re-Clocking: Em todas as entradas SDI, com seleção automática entre vídeos SD, HD ou 3 Gb/s SDI
Reference Input: Blackburst e TriSync para SD, HD e 2K
Padrões
Suporte ao Formato SD:
625/25 PAL
525/29.97 NTSC
Suporte ao Formato HD:
1080p23.98, 1080PsF23.98, 1080p24, 1080PsF24, 1080p25, 1080PsF25, 1080p29.97, 1080PsF29.97, 1080p30, 1080PsF30
1080i50, 1080i59.94, 1080i60
1080p50, 1080p59.94, 1080p60
720p23.98, 720p24, 720p25, 720p29.97, 720p30, 720p50, 720p59.94, 720p60
Suporte ao Formato 2K: 2048 x 1556 / 23.98, 24, 25
Conformidade SDI:
SMPTE 259M
SMPTE 292M
SMPTE 296M
SMPTE 310M
SMPTE 425M-A
SMPTE 425M-B
ITU-R BT.656
ITU-R BT.601
Amostra de Vídeo SDI: 4:2:2 e 4:4:4
Taxas de Vídeo SDI:
Alternável entre definição padrão (SD), alta definição (HD) e 2K
SDI alterna entre:
SD-SDI de 270 MB/s
HD-SDI de 1.5 Gb/s e HD de 3 Gb/s
SDI 2K
Precisão de Cor SDI: 4:2:2 e 4:4:4 (10 bits)
Espaço de Cor SDI: YUV ou RGB
Suporte a Metadados SDI: Dados auxiliares de identificação de carga de vídeo conforme SMPTE 352M
Amostra de Áudio SDI: Taxa de amostragem padrão de televisões: 48 kHz e 24 bits
Corte SDI Automático: Seleção automática entre SD-SDI, HD-SDI, SDI de 3 Gb/s e DVB-ASI em cada entrada, permitindo que cada entrada opere com um padrão de televisão diferente
Controle de Software e Atualizações
Controle de Software: Inclui controle do roteador gratuitamente para Mac OS X e Windows
Atualização de Firmware: Por meio do aplicativo específico para atualização de firmware
Alimentação e Proteção
Fonte de Alimentação: 1 fonte de alimentação universal
Proteção de Falha de Energia:
As conexões do roteador são preservadas e restauradas instantaneamente ao ligar o roteador, independentemente do computador hospedeiro
Dimensões
Dimensões (L x A x P): 19 x 1,8 x 1 polegadas (483 x 46 x 25 mm)

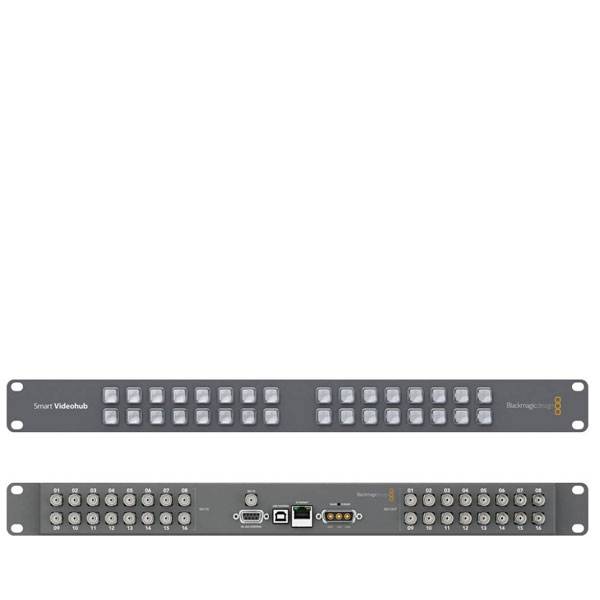

Smart Videohub – Blackmagic Design
O Smart Videohub da Blackmagic Design é um switcher profissional de 1 unidade rack com velocidade SDI de 3GB/s e função de seleção automática, que ajusta automaticamente entre os formatos de vídeo HD e SD, conforme o sinal de entrada. O re-clocking SDI integral compensa perdas de sinal e facilita a decodificação dos sinais.
Recursos e Características:
Roteamento e Controle:
16 botões de destino e 16 botões de fonte de sinal.
Permite alterar o roteamento utilizando o botão de destino para selecionar a fonte de sinal.
Botões de controle iluminados que facilitam a leitura das etiquetas mesmo em ambientes com baixa luminosidade.
Conectividade e Controle Remoto:
Controle por rede que possibilita conexão direta à rede.
Totalmente compatível com painéis de controle de software e hardware.
Especificações do Equipamento:
Compacto – 1 unidade rack.
16 entradas SDI e 16 saídas SDI, com suporte a SD e HD.
SDI 3GB/s com seleção automática para SD, HD e re-clocking SDI integral.
Suporta simultaneamente os formatos SD, HD e SDI 3GB/s no roteador.
Design e Instalação:
As capas dos botões podem ser removidas, facilitando a identificação.
Painel de controle montado na parte frontal, sem necessidade de configurações adicionais.
Interfaces de controle disponíveis: USB, rede direta e serial RS-422.
Conexão USB para controle adicional.
Entrada de referência compatível com Black Burst e Tri-Sync.
Porta serial para controle do roteador.
Alimentação:
Fonte de alimentação universal de 12V incluída.
Cabo de força IEC vendido separadamente.
Esta solução compacta e robusta oferece versatilidade e integração perfeita com sistemas de controle modernos, sendo ideal para ambientes de transmissão e produção profissional.
