SWITCHER BLACKMAGIC ATEM

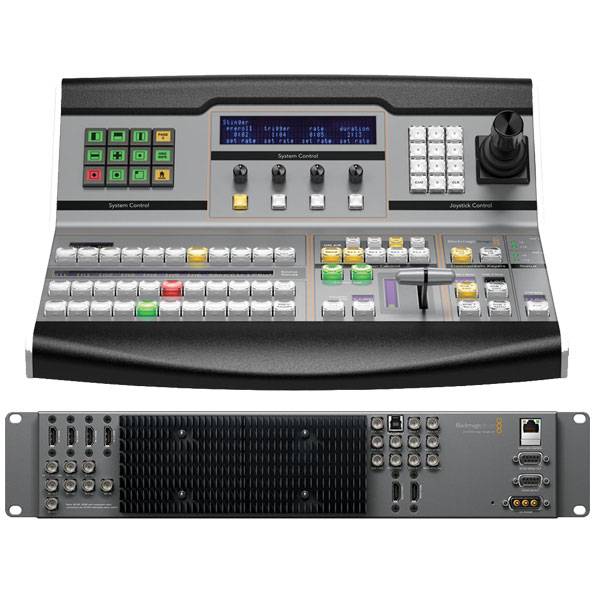

Especificações Técnicas - Switcher de Produção ATEM 1 M/E da Blackmagic Design
Entradas de Vídeo
8 entradas simultâneas no total
4x SDI de 10 bits (selecionáveis entre HD/SD)
4x HDMI 1.4a (selecionáveis entre HD/SD de 10 bits)
1x Vídeo composto/S-Video/Vídeo componente de 10 bits (componente selecionável entre HD/SD)
Entrada de Áudio
2 canais de áudio analógico balanceado via XLR (cabo breakout)
Sincronismo e Processamento de Sinal
Sincronismo de Entrada: Tri-Sync ou Black Burst
Sincronizadores de Quadro Internos: 8 (em todas as entradas)
Saídas de Vídeo
Total de 14 saídas
Saída de Programa:
1x SDI (selecionável entre HD/SD de 10 bits)
1x HDMI 1.4a (selecionável entre HD/SD de 10 bits)
1x Vídeo Componente (selecionável entre HD/SD)
1x Vídeo Composto permanentemente downconverted (NTSC/PAL)
1x SDI de 10 bits "downconverted"
Saída de Preview (PVW):
1x SDI de 10 bits (selecionável entre HD/SD)
Saída Auxiliar:
3x SDI de 10 bits (selecionáveis entre HD/SD)
Saída para Computador:
1x USB 3.0 para captura via Media Express (Windows)
Monitoramento e Multi-View
Quantidade de Multi-Views: 1
Saídas de Multi-View:
1x HD-SDI
1x HDMI
Saídas de Áudio
Saída de Áudio SDI: 2 canais integrados na saída SDI
Saída de Áudio Analógico: 2 canais balanceados via XLR (cabo breakout)
Conectividade e Controle
Ethernet:
1x entrada 10/100/1000 BaseT
Permite conexão direta entre painel de controle e chassi ou via rede
Painel de Controle:
Painel de Controle por Software ATEM (incluso, compatível com Mac OS X e Windows)
Compatível com Painel de Broadcast ATEM 1 M/E e ATEM 2 M/E (não inclusos)
Comunicação Serial:
1x saída RS-422
Saída de Tally:
Via conexão Ethernet (interface Tally e GPI não inclusa)
GPI:
Via conexão Ethernet (interface Tally e GPI não inclusa)
Atualizações e Configuração
Atualização de Software:
Via conexão USB diretamente em computadores Mac OS X ou Windows
Inclui ATEM Switcher Utility
Configuração do Sistema:
Via Painel de Controle por Software ATEM
Endereço IP do chassi configurado via ATEM Switcher Utility conectado por USB
Esse switcher é uma solução profissional acessível para produção ao vivo, combinando alta qualidade de transmissão, suporte a múltiplos formatos e ferramentas avançadas de monitoramento e controle para eventos ao vivo, estúdios e transmissões profissionais.
Especificações Técnicas - Switcher de Produção ATEM 1 M/E da Blackmagic Design
Entradas de Vídeo
8 entradas simultâneas
4x SD/HD-SDI de 10 bits
4x HDMI
1x Vídeo analógico
Sincronizador de quadro em todas as entradas
Saídas de Vídeo
Saídas de Programa:
1x SDI
1x Analógica
1x HDMI
Saídas Auxiliares:
3x SDI
Saída USB 3.0 para captura direta em 10 bits no Windows
Recursos Principais
Qualidade de Broadcast com processamento digital de 10 bits
DVE Integrado: efeitos de transição e redimensionamento
7 Keyers:
4 Keyers "Upstream" (croma, padrão, forma e linear)
2 Keyers "Downstream"
1 Keyer para efeitos "Stinger"
Multi-View Integrado: exibição de até 10 fontes simultâneas
Transições Avançadas:
Cut, mix, wipe, dip, DVE, wipe gráfico e stinger
Dois Media Players internos para clipes e imagens estáticas
Controle e Software
Painel de controle via software (Mac/Windows)
Compatível com painéis físicos ATEM 1 M/E e 2 M/E (vendidos separadamente)
Suporte a Plug-in do Photoshop para importação rápida de gráficos
Monitoramento e Saídas Adicionais
Saída "Multi-View" via SDI e HDMI
Sincronização de Timecode via entrada e saída XLR
Compatibilidade com controle remoto RS-422
Suporte a Formatos de Vídeo
SD, HD e Ultra HD
Codecs Suportados: ProRes, DNxHD, AVC-Intra, DPX, entre outros
Dimensões e Peso
Altura: 2U (montável em rack)
Dimensões: 19 x 5,59 x 1,73" (48,2 x 14,2 x 4,4 cm)
Peso: 3,7 libras (1,68 kg)
Esse switcher é uma solução potente e acessível para produção ao vivo, combinando alta qualidade de transmissão, suporte a múltiplos formatos e uma ampla gama de ferramentas criativas para produções profissionais.
