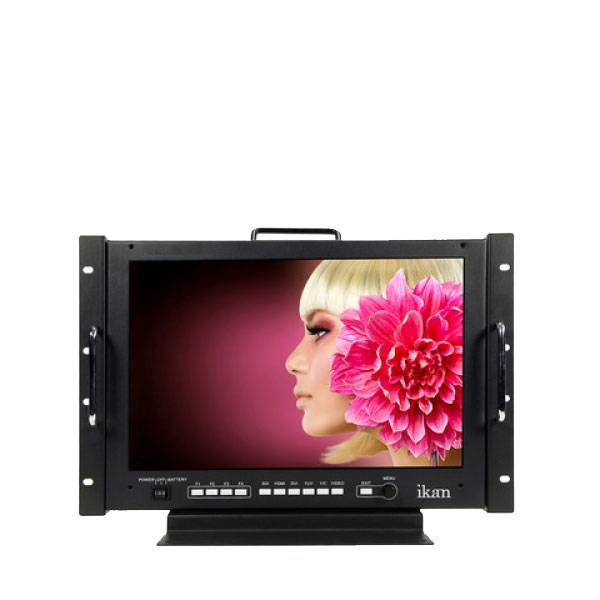

MONITOR IKAN VX17E 17
Especificações Técnicas – Monitor Ikan VX17E (17")
Tela e Resolução
Tamanho da Tela: 17 polegadas (43,2 cm)
Resolução: 1440 x 900
Brilho: 250 nit
Relação de Contraste: 600:1
Ângulo de Visão: 85° (direita/esquerda), 85° (superior/inferior)
Formatos Suportados
HD-SDI:
720p: 50, 59.94, 60 Hz
1080i: 50, 59.94, 60 Hz
1080psf: 23.98, 24, 25, 29.97, 30 Hz
1080p: 23.98, 24, 25, 29.97, 30 Hz
SD-SDI:
720 x 480i 60 Hz
720 x 576i 50 Hz
HDMI:
720 x 480i/p: 59.95, 60 Hz
720 x 576i/p: 50 Hz
720p: 50, 59.94, 60 Hz
1080i: 50, 59.94, 60 Hz
1080psf: 24, 25, 29.97, 30 Hz
1080p: 23.97, 24, 25, 29.97, 30, 50, 59.94, 60 Hz
Componente:
720 x 480i: 60 Hz
720 x 576i: 50 Hz
720p: 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 Hz
1080i: 50, 59.94, 60 Hz
1080psf: 24, 25, 29.97, 30 Hz
1080p: 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 Hz
S-Video/Composta:
NTSC-M
NTSC-J
NTSC 4.43
PAL B/G, H, I, D
PAL M
PAL N
SECAM
Entradas e Saídas
SD/HD/3G-SDI: 1 x BNC (entrada), 1 x BNC (saída)
HDMI: 1 x HDMI 1.3 (entrada), 1 x HDMI 1.3 (saída)
DVI: 1 x entrada
Componente: 3 x BNC (entrada), 3 x BNC (saída)
Composta: 1 x BNC (entrada), 1 x BNC (saída)
S-Video: 1 x Mini-DIN de 4 pinos (entrada), 1 x Mini-DIN de 4 pinos (saída)
Tally: RJ-45
Alimentação
Tensão: 12 a 24V DC
Fonte de alimentação: 110 a 220V AC (com adaptador incluso)
Dimensões e Peso
Dimensões: 15.13 x 11.75 x 1.75 polegadas (384.3 x 298.45 x 44.45 mm)
Peso: 11.5 lb (5.2 kg)
O Ikan VX17E é um monitor versátil e robusto, ideal para uso em estúdios e gravações em campo, oferecendo ampla conectividade e compatibilidade com diversos padrões de vídeo.
Especificações Técnicas – Monitor Ikan VX17E (17")
Tela e Resolução
Tamanho da Tela: 17 polegadas (TFT LCD)
Resolução: 1440 x 900
Brilho: 250 Nit
Relação de Contraste: 600:1
Ângulo de Visão: 170° (horizontal e vertical)
Alimentação
Voltagem de Operação: DC de 12V a 24V
Conector de Alimentação: XLR de 4 pinos
Compatibilidade com Baterias: Aceita montagem de placas para baterias externas
Fonte de Alimentação: Adaptador CA incluso
Conectividade
Entradas:
1 x HD-SDI (com loop-through)
1 x HDMI
1 x Componente
1 x Composta
1 x S-Video
Saídas:
1 x HD-SDI (conversão para saída componente)
1 x HDMI
1 x Componente
1 x Composta
1 x S-Video
Recursos de Monitoramento
Guia de Molduras:
Crosshair
Guias de 90%, 80% e 4:3
Fundo ajustável (Normal, Meio tom, Preto)
Peaking: Destaca áreas em foco com contorno colorido (modos monocromático ou colorido)
False Color: Mapeia a exposição em diferentes cores para aviso de subexposição ou superexposição
Clip Guides: Exibe áreas superexpostas em roxo (disponível apenas via HDMI)
Luma Under/Over: Permite definir limites de exposição IRE para alertas personalizados
DSLR Scaling: Expande o vídeo HDMI para preencher a tela com opções de Normal, 3:2, 16:9 ou Full Screen
Pixel to Pixel Mode: Exibição sem escalonamento, permitindo visualização detalhada real da imagem
Funções Adicionais
Check Field: Exibição monocromática ou em canais RGB individuais (azul, verde, vermelho)
Underscan: Ajuste para ver as bordas do quadro
Janela Dupla: Cria duas janelas 16:9 para visualizar vídeo ao vivo e congelado simultaneamente
Controles e Ajustes
Teclas de Função: 4 botões programáveis para atalhos no menu
Ajustes de Tela:
Brilho
Contraste
Chroma
Nitidez
Matiz
Temperatura de Cor: 5600K, 6500K, 9300K ou ajuste manual
Configuração RGB (R/G/B: 0-255)
Construção e Montagem
Peso: Leve e portátil
Opções de Montagem:
Suporte de mesa
Alças para transporte
Montagem em rack
Furação VESA para fixação de bateria externa
O Ikan VX17E é um monitor versátil e robusto, ideal tanto para uso em estúdios quanto para filmagens em campo, oferecendo ampla conectividade e recursos avançados de monitoramento de imagem.
